Nueva mesa de agua para corte
Por: THERMACUT®

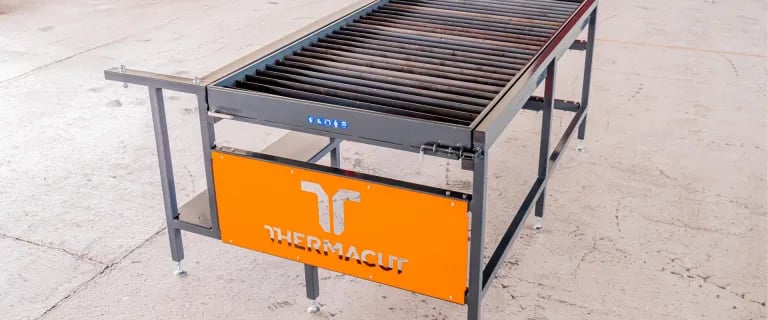

Si está buscando una solución de corte que sea efectiva, portátil y resistente, es posible que desee considerar la mesa de agua para corte. Esta mesa es para corte multi proceso diseñada específicamente para el sistema de corte mecanizado EX-TRACK®CNC. Está equipada para oxicorte y corte por plasma cuando se combina con una fuente de alimentación EX-TRAFIRE®. Ideal para talleres más pequeños, cortes en sitio, eventos de demostración, exposiciones o con fines de capacitación.
/2023/TMT/Ex-Track_Water-cutting-table_1920x800.webp?width=768&height=320&name=Ex-Track_Water-cutting-table_1920x800.webp "Ex-Track_Water-cutting-table_1920x800")
SOLUCIÓN DE CORTE MULTI PROCESO
La mesa de agua para corte tiene muchas ventajas sobre otros tipos de mesas de corte. En primer lugar, una inversión inicial considerablemente menor en comparación con una mesa de corte con corriente descendente, el menor espacio necesario en el taller (sin unidad de extracción), la captura de humos y la extinción segura de escorias.
Está diseñada principalmente para el sistema de corte CNC EX-TRACK®, que es una máquina de corte CNC compacta y liviana que puede cortar cualquier forma en láminas de metal. El sistema de corte EX-TRACK®CNC puede realizar cortes tanto por oxicorte como corte por plasma, dependiendo de las necesidades del cliente. Para el corte por plasma, las fuentes de alimentación EX-TRAFIRE® son la opción ideal "conecte y corte" para EX-TRACK®CNC, que además pueden cortar con precisión láminas de metal de hasta 40 mm de espesor.
Llenado y drenaje del tanque
La mesa de agua para corte consta de una estructura de acero con patas ajustables para nivelación. La cama de agua tiene 27 láminas reemplazables y está equipada con una válvula de drenaje de 1 1/4” para facilitar el llenado y drenaje del agua. El nivel del agua en el tanque siempre debe estar por debajo del fondo del material. Se recomienda estar entre 5 y 10 mm por debajo de la parte inferior del material para corte por plasma y 20 mm o más para oxicorte.
El nivel máximo de agua debe estar en el punto medio del espesor del material que se está cortando, no por encima de la parte superior del material. Un nivel de agua más alto significa más salpicaduras de agua durante el corte debido a la presión del gas. El nivel mínimo de agua debe estar a 30 mm por encima del fondo del lecho de agua para proteger el fondo del derretimiento por la escoria caliente y el arco de plasma o flama.
El agua del tanque cumple varias funciones durante el corte. En primer lugar, reduce el nivel de ruido al absorber las ondas sonoras generadas por el proceso de corte. En segundo lugar, captura los humos y el polvo que se producen por la fusión y vaporización del metal. En tercer lugar, apaga de forma segura la escoria que cae al agua, evitando que se encienda o cause daños al equipo o al operador. El agua también ayuda a enfriar la lámina de metal y evitar deformaciones o distorsiones.
La mesa de agua para corte es una solución de corte versátil y conveniente que puede manejar diferentes tipos de láminas de metal y diferentes tipos de procesos de corte. Es fácil de transportar e instalar y proporciona un entorno de trabajo limpio y seguro.
Información del producto
| Dimensiones (al x a x l) | 860 x 1630 x 2070 mm |
| Capacidad máxima de carga para material cortado | 550 kg |
| Capacidad total de carga de la mesa (estática) | 1049 kg |
| Capacidad total de carga de la mesa (dinámica) | 550 kg |
| Peso de la mesa (sin agua ni unidad CNC) | 280 kg |
| Superficie de trabajo utilizable para corte a máquina | 2000 x 1000 mm |
| Peso de la rejilla | 40,5 kg |
| Volumen del tanque de agua (cama de agua) | 220 l |
Información para pedidos
| EX-0-716-002 | Mesa de agua EX-TRACK® 1000×2000 |
| EX-0-713-030 |
Set de tablas o rejillas para mesa de agua 1000×2000 (27 pzs – como repuestos) |
| EX-0-707-003 | EX-TRACK® CNC-1500W 1000×2000 /230 VAC/CE/PA-ready/OXY |
La mesa de agua para corte se entrega desmontada. Descargue su folleto y manual de funcionamiento en www.ex-track.com
Puede ver el siguiente video sobre cómo armarla
Deseamos que haya sido de gran utilidad este artículo. Si tiene preguntas técnicas, contáctenos en: info@thermacut.com.mx
